DMX-Varianten

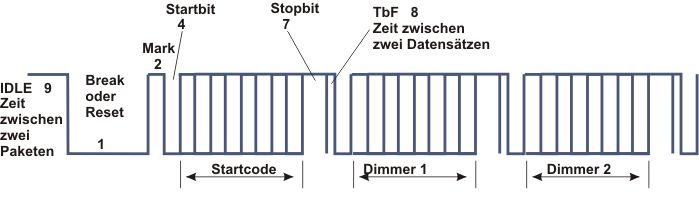

Typischer Signalverlauf von Digitalsignalen der Varianten
PMX
Pulsar hatte seinerzeit sein eignes Protokoll entwickelt, das heute noch gelegentlich eingesetzt wird. Der Nachteil der langsameren Übertragung gegenüber dem DMX kann genauso gut ein Vorteil sein. Denn wenn die Übertragungsgeschwindigkeit sich in einem Rahmen bewegt, der für die frühe Computertechnik entwickelt wurde, dann können auch die gebräuchlichen Computerschnittstellen ohne irgendwelchen zusätzlichen technischen Aufwand, genutzt werden. So lassen sich kleine Installationen mit minimalen Aufwand realisieren. Pulsar hatte erst vor kurzer Zeit eine PC-Stellwartensoftware namens Winlite zum Download bereitgestellt. So konnte jeder sich ein Kabel von D-Sub zum XLR-Kabel löten und damit Pulsardimmer, Claypaky Movinglights und Scanner über seinen RS232 Ausgang vom Laptop aus mittels PMX steuern. Zusätzliche Kosten - keine. So werden heute noch spezielle Projekte wie z.B. einen Städteplan, bei dem ein Mauszeiger sich durch die Straßen bewegen soll, mit einem Scan mit Mauspfeilgobo über Winlite mit PMX gesteuert. Zu der Zeit der Entwicklung der Schnittstelle war es für Pulsar ein praktisches über Pin 4 und 5 eine Versorgungsspannung für Ihre Pulte vom Dimmer oder einigen Movinglights liefern zu lassen. So sparte man sich an einigen Pulsarpulten ein Netzteil und war mit der einfachen Verkabelung wesentlich beweglicher im Raum. Dieser Vorteil verkehrte sich aber zu einem Problem, nachdem über die selben Kabel und Steckverbinder DMX512 übertragen wurde. Zwar konnten die Pulsargeräte weiterhin den Vorteil der Stromversorgung über Pin 4 und 5 nutzen, jedoch wenn andere Geräte auch mit einbezogen wurden, konnte es vorkommen das Sie z.B. Pin 4 und 5 für eine weitere Übertragungsstrecke nutzen wollten. Dies hat die Versorgungsspannung der Pulsargeräte aber meist weniger irritiert als die Geräte die Daten über Pin 4 und 5 übertragen wollten. So war dann oft eine nur kurze Information in Form einer kleinen Rauchwolke die Folge der unterschiedlichen Ansätze.
Bezeichnung
Festlegung des Protokolls durch
Beschränkt auf einen Hersteller
Senden und Empfangen
Busstruktur
Kommunikation
Protokoll wird aufgesetzt auf
Leitungslänge ohne Booster / Hub
Kommunikation
Leitung
Steckverbinder
Übertragene Kreise max.
Auflösung
Übertragungsgeschwindigkeit
Refreshrate
PMX (Pulsar Multi Plex)
Pulsar
Ja, historisch bedingt auch Clay Paky
Simplex
Mehrpunktverbindung 2 Draht
Asynchron Seriell, Asymetrisch
RS-232 / 423
beliebig
1. Byte setzt Seite der Adressen
2. Byte setzt Adresse 1-120
3. Byte sendet Wert bei 7 Bit Auflösung
evtl 4. Byte gibt Wert für 8 oder 14 Bit Auflösung
geschirmtes Kabel
5 poliger XLR, 25 D-Sub, BBC Micro
15.360 (128 Seiten a 120 Kanäle)
8, 14 Bit ältere Versionen nur 7 Bit
9,6 Kbit/Sekunde
Unbestimmt, nur Änderungen müssen übertragen werden
|
ADB62,5 |
VMX |
Lee Coltran |
AVAB |
DMX 1986 |
DMX 1990 |
Kanäle |
512 |
512 |
512 |
256 |
512 |
512 |
Speed |
62,5 KBaud |
67,8 KBaud |
156 KBaud |
153 KBaud |
250 KBaud |
250KBaud |
Bitlänge |
16 µsek. |
|
6,41 µsek. |
|
4 µsek. |
4 µsek. |
1 Break |
300 µsek. |
1 sek. |
141 µsek. |
|
88 µsek. |
88 µsek. |
2 Mark |
380 µsek. |
1 sek. |
6,41 µsek. |
|
4 µsek. |
8 µsek. |
4 Startbit |
1 Bit |
15 µsek. |
|
1 Bit |
1 |
1 |
Daten |
8 Bit 00-FE Hex |
8 Bit |
|
8 Bit 00-FE Hex |
8 Bit |
8 Bit |
7 Stopbit |
1 Bit |
15 µsek. |
|
2 Bit |
2 Bit |
2 Bit |
8 TbF |
Kein |
1 sek. |
|
|
0-1 sek. |
0-1 sek. |
9 IDLE |
36-56 µsek. |
1 sek. |
|
|
- |
0-1 sek. |
Startcode |
0, FF, 1 |
ja |
|
0, FF, 1 |
ja |
ja |
Startbit, Stopbit, IDLE, Startcode, Dimmer 1, Break, Kanäle, Pulsar, PMX, ADB 62,5, VMX, Lee Coltran, AVAB, Referesh, Übertragungsgeschwindigkeit, Booster, Hub, DMX 512, USITT 1986, 1990, USITT, Startbyte, Frame, 250, kBaud, Bit, Sek., Zykluszeit, 512, USIIT, Avolites, Low Byte, Veranstaltung, Herbert, Bernstädt, Herbert Bernstädt, hbernstaedt, Bernstaedt, Institut, angewandte, Veranstaltungstechnik, Clay Paky, Winlite, RS232
Neben den Pulsar Protokollen hatte benahe jeder Hersteller sein eignes Digitalprotokoll auf den Markt gebracht, welches sich nur ein wenig vom Herstellerübergreifenden DMX unterschied. Man versuchte damit den Kunden bei der Wahl von Lichtstellpult und Dimmer an die Marke des Hauses zu binden.
