DMX512-A
DMX512-A
Das DMX512-A, dessen Spezifizierung mit der ANSI E1.11. (Amarican International Standard Institute) erfolgt und von der ESTA (Entertainment Services and Technology Association) definiert wird, ist voll abwärtskompatibel zum DMX512 1990 und unterscheidet sich mit einer Definition über Überspannungsschutz, galvanische Trennung, Spezifizierungen über die Erdung, verbietet 3 polige XLR-Steckverbinder um die Verwendung von problembringenden Microfonkabel zu verhindern und definiert die Verwendung der XLR-Pin 4 und 5 zur Datenübermittlung. Somit ist auch die Übertragung von Versorgungsspannung für Pulte oder andere Geräte wie sie z.B. Pulsar mit 25V auf Pin 4 und 5 betrieben haben, nicht mehr erwünscht. Soweit sind die Unterschiede ähnlich wie bei den vorher beschriebenen Derivaten DMX512/1990 zu DMX-512/DIN eher gering. Weshalb hier dennoch ein separater Absatz erfolgt, ist die Möglichkeit Informationen im Halbduplex zurückzusenden. Das System Informations Paket kurz SIP genannt, kann Informationen wie Pultsoftware-Version, Anzahl der gesendeten DMX-Pakete oder Textinformationen übermitteln. Diese Informationen stehen jedem zum Monitoring auf der Leitung auch nach passieren von Mergern oder Boostern zur Verfügung. So können auch Geräte ohne eignem Display Kartextmeldungen absetzen. Über Test-Pakete ist es auch einfach die installierte Datenübertragung zu kontrollieren. Auch wurde beim DMX512-A eineindeutige Geräte Identifier eingeführt. So können die Geräte von jedem Punkt im Netzwerk aus identifiziert werden. Man kann sagen das DMX512-A damit die Grundlage für das RDM-Protokoll gelegt hat.
Bezeichnung
DMX512-A
Festlegung des Protokolls durch
ESTA BSR E1.11
Beschränkt auf einen Hersteller
Nein
Senden und Empfangen
Simplex
Halbdupplex im Enhanced Mode
Duplex bei Verwendung Pin 4 und 5
Busstruktur
Mehrpunktverbindung 2 Draht
Kommunikation
Asynchron Seriell, Asymetrisch
Protokoll wird aufgesetzt auf
EIA- 485 - A : 1998
Leitungslänge ohne Booster / Hub
Nicht definiert,
Definierte Kabel kann 500 m
Busabschluss notwendig
120 Ohm / 0,25 Watt
Kommunikation
Asynchron Seriell, Symetrisch
Leitung
geschirmtes CAT 5
Steckverbinder
5 poliger XLR, (in Ausnahme RJ45)
Pin 1 Masse
Pin 2 und 3 DMX512-A Daten
Pin 4 und 5 Daten optional
im Enhanced Mode
Übertragene Kreise max.
512, StartByte definiert
Auflösung
8 Bit (256 Werte werden unterschieden)
Übertragungsgeschwindigkeit
250 Kbit/Sekunde

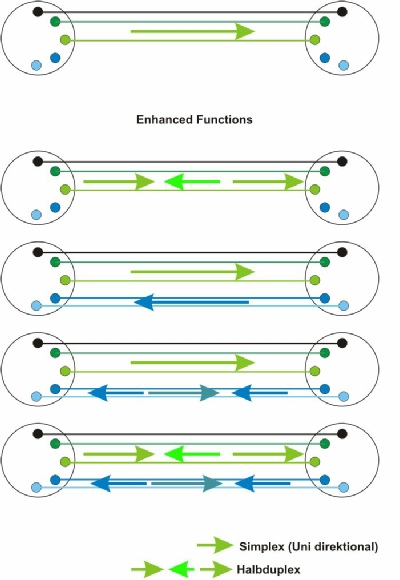

Je nach Modi kann bei DMX512-A Daten im Halbduplex oder unidirektional hin und her gesendet werden.
Es ist leicht nach zu vollziehen, dass bei Halbduplex die Wiederholfrequenz stark abnehmen muss da Datenpakete auf den gleichen Leitungen zurückgesendet werden. Diese Verzögerung ist vorhersehbar, bzw. man kann nicht sicherstellen das eine Übertragung nicht innerhalb einer bestimmten kleinen Zeiteinheit, die auch bei schnellen Leuchtmitteln wie LEDs kein Flackern erkennen läßt, vollzogen ist. Deshalb sind solche Systeme auch nicht "echtzeitfähig". So wird man in der Praxis zumindest im Lifebetrieb auf alle Modi die Halbduplex auf den primären Datenstrang übertragen, verzichten.
